Accessing SDRAM memory on Terasic DE0-Nano board.

I want to use SDRAM memory located on DE0-Nano board using Verilog (without using Nios).

I use http://www.altera.com/support/examples/nios2/exm-avalon-mm.html

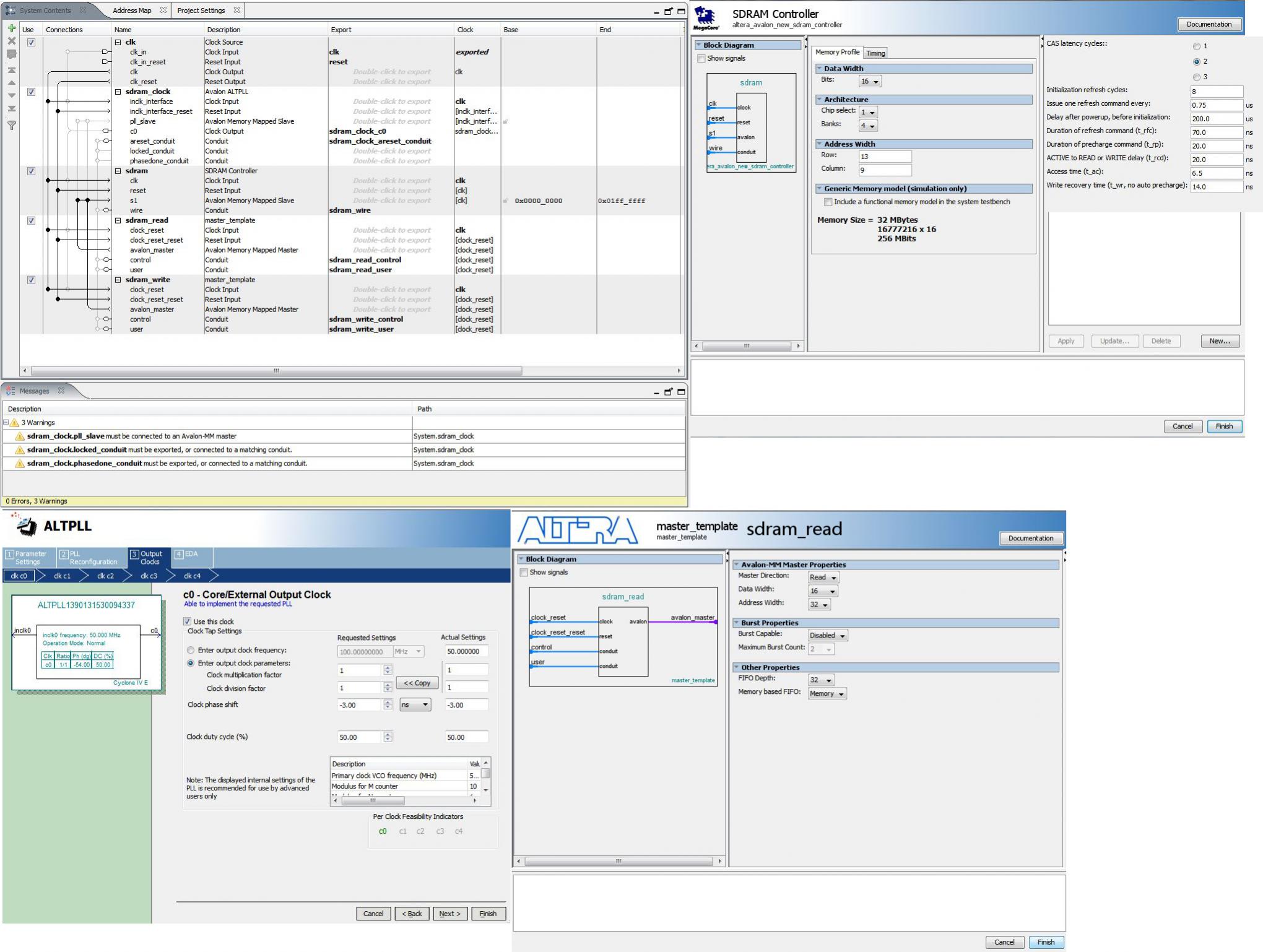

System placed in the QSYS:

https://www.alteraforum.com/forum/attachment.php?attachmentid=8357

sdram_write not currently used.

Code:

//=======================================================
module SRAM(
CLOCK_50, LED,
DRAM_ADDR, DRAM_BA, DRAM_CAS_N, DRAM_CKE, DRAM_CLK, DRAM_CS_N, DRAM_DQ, DRAM_DQM, DRAM_RAS_N, DRAM_WE_N //Memory pin
);
//////////// CLOCK //////////
input                           CLOCK_50;
//////////// LED //////////
output                     LED;
//reg                         LED;
//////////// SDRAM //////////
output                    DRAM_ADDR;
output                     DRAM_BA;
output                          DRAM_CAS_N;
output                          DRAM_CKE;
output                          DRAM_CLK;
output                          DRAM_CS_N;
inout                     DRAM_DQ;
output                     DRAM_DQM;
output                          DRAM_RAS_N;
output                          DRAM_WE_N;
//////////// AVALON MASTER TEMPLATE //////////
wire        qsys_sdram_read_control_fixed_location;
wire         qsys_sdram_read_control_read_base;
wire         qsys_sdram_read_control_read_length;
wire        qsys_sdram_read_control_go;
reg        reg_qsys_sdram_read_control_fixed_location;
reg         reg_qsys_sdram_read_control_read_base;
reg         reg_qsys_sdram_read_control_read_length;
reg        reg_qsys_sdram_read_control_go;
wire        qsys_sdram_read_control_done;
wire        qsys_sdram_read_control_early_done;
wire        qsys_sdram_read_user_read_buffer;
reg        reg_qsys_sdram_read_user_read_buffer;
wire         qsys_sdram_read_user_buffer_output_data;
wire        qsys_sdram_read_user_data_available;
reg gooff=0;
reg rboff=0;
reg init=1;
qsys u0(
        .clk_clk(CLOCK_50),                                //clk.clk
        .reset_reset_n(1'b1),                            //reset.reset_n

        .sdram_clock_c0_clk(DRAM_CLK),                //sdram_clock_c0.clk
        .sdram_clock_areset_conduit_export(1'b0),    //sdram_clock_areset_conduit.export

        .sdram_wire_addr(DRAM_ADDR),                    //sdram_wire.addr
        .sdram_wire_ba(DRAM_BA),                        //           .ba
        .sdram_wire_cas_n(DRAM_CAS_N),                //           .cas_n
        .sdram_wire_cke(DRAM_CKE),                        //           .cke
        .sdram_wire_cs_n(DRAM_CS_N),                    //           .cs_n
        .sdram_wire_dq(DRAM_DQ),                        //           .dq
        .sdram_wire_dqm(DRAM_DQM),                        //           .dqm
        .sdram_wire_ras_n(DRAM_RAS_N),                //           .ras_n
        .sdram_wire_we_n(DRAM_WE_N),                    //           .we_n

        .sdram_read_control_fixed_location(qsys_sdram_read_control_fixed_location),
        .sdram_read_control_read_base(qsys_sdram_read_control_read_base),
        .sdram_read_control_read_length(qsys_sdram_read_control_read_length),
        .sdram_read_control_go(qsys_sdram_read_control_go),
        .sdram_read_control_done(qsys_sdram_read_control_done),
        .sdram_read_control_early_done(qsys_sdram_read_control_early_done),
        .sdram_read_user_read_buffer(qsys_sdram_read_user_read_buffer),
        .sdram_read_user_buffer_output_data(qsys_sdram_read_user_buffer_output_data),
        .sdram_read_user_data_available(qsys_sdram_read_user_data_available)
);
assign qsys_sdram_read_control_fixed_location = reg_qsys_sdram_read_control_fixed_location;
assign qsys_sdram_read_control_read_base  = reg_qsys_sdram_read_control_read_base ;
assign qsys_sdram_read_control_read_length  = reg_qsys_sdram_read_control_read_length ;
assign qsys_sdram_read_control_go = reg_qsys_sdram_read_control_go;
assign qsys_sdram_read_user_read_buffer = reg_qsys_sdram_read_user_read_buffer;
always @(posedge CLOCK_50)
begin
    if (gooff)
    begin
        gooff <= 0;
        reg_qsys_sdram_read_control_go <= 0;
    end

    if (init)
    begin
        reg_qsys_sdram_read_control_fixed_location <= 0;
        reg_qsys_sdram_read_control_read_base <= 0;
        reg_qsys_sdram_read_control_read_length <= 8;
        reg_qsys_sdram_read_control_go <= 1;
        gooff <= 1;
        init <= 0;
    end

end
assign LED  = qsys_sdram_read_user_buffer_output_data ;
endmodule

Memory is not written so it should read garbage and display on the LEDs, but the LEDs do not light.
