what is "fifo_out_csr_address" input in Avalon FIFO Memory ip?

what is "fifo_out_csr_address" input in Avalon FIFO Memory ip?​

3 Replies

  • SyafieqS's avatar
    SyafieqS
    Icon for Super Contributor rankSuper Contributor

    HI,

    Is there any possible screenshot of the system design that show that signal for better investigation

    Thanks,

    Regards

    • matif's avatar
      matif
      Icon for Occasional Contributor rankOccasional Contributor

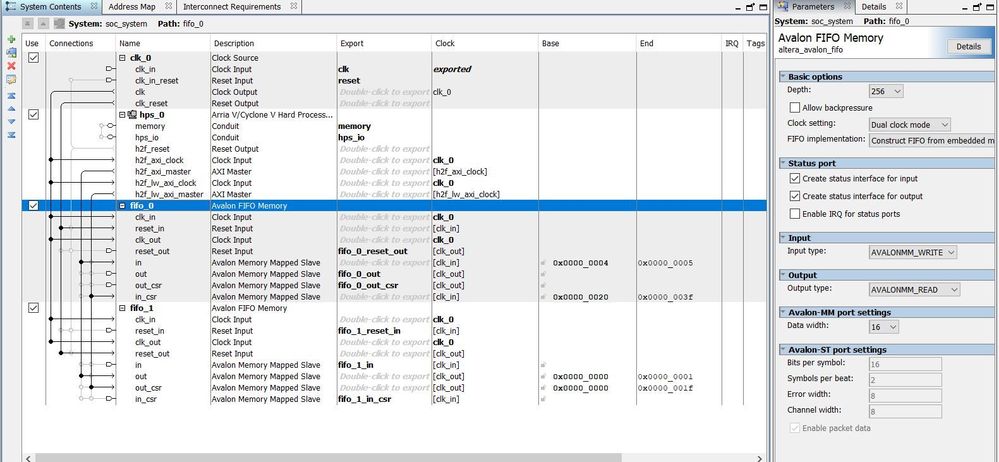

      Here is the qsys system picture attached. and the module instantiation of qsys system. You can see (fifo_0_out_csr_address) and (fifo_1_in_csr_address). Just wana know what are these ports? and these are input ports.

      module soc_system (

                      input  wire [2:0]  fifo_1_in_csr_address,       //    fifo_1_in_csr.address
                      input  wire [2:0]  fifo_0_out_csr_address,      //   fifo_0_out_csr.address

                      input  wire        clk_clk,                     //              clk.clk
      		output wire [15:0] fifo_0_out_readdata,         //       fifo_0_out.readdata
      		input  wire        fifo_0_out_read,             //                 .read
      		input  wire        fifo_0_out_csr_read,         //                 .read
      		input  wire [31:0] fifo_0_out_csr_writedata,    //                 .writedata
      		input  wire        fifo_0_out_csr_write,        //                 .write
      		output wire [31:0] fifo_0_out_csr_readdata,     //                 .readdata
      		input  wire        fifo_0_reset_out_reset_n,    // fifo_0_reset_out.reset_n
      		input  wire [15:0] fifo_1_in_writedata,         //        fifo_1_in.writedata
      		input  wire        fifo_1_in_write,             //                 .write
      		input  wire        fifo_1_in_csr_read,          //                 .read
      		input  wire [31:0] fifo_1_in_csr_writedata,     //                 .writedata
      		input  wire        fifo_1_in_csr_write,         //                 .write
      		output wire [31:0] fifo_1_in_csr_readdata,      //                 .readdata
      		input  wire        fifo_1_reset_in_reset_n,     //  fifo_1_reset_in.reset_n
      		inout  wire        hps_io_hps_io_sdio_inst_CMD, //           hps_io.hps_io_sdio_inst_CMD
      		inout  wire        hps_io_hps_io_sdio_inst_D0,  //                 .hps_io_sdio_inst_D0
      		inout  wire        hps_io_hps_io_sdio_inst_D1,  //                 .hps_io_sdio_inst_D1
      		output wire        hps_io_hps_io_sdio_inst_CLK, //                 .hps_io_sdio_inst_CLK
      		inout  wire        hps_io_hps_io_sdio_inst_D2,  //                 .hps_io_sdio_inst_D2
      		inout  wire        hps_io_hps_io_sdio_inst_D3,  //                 .hps_io_sdio_inst_D3
      		inout  wire        hps_io_hps_io_usb1_inst_D0,  //                 .hps_io_usb1_inst_D0
      		inout  wire        hps_io_hps_io_usb1_inst_D1,  //                 .hps_io_usb1_inst_D1
      		inout  wire        hps_io_hps_io_usb1_inst_D2,  //                 .hps_io_usb1_inst_D2
      		inout  wire        hps_io_hps_io_usb1_inst_D3,  //                 .hps_io_usb1_inst_D3
      		inout  wire        hps_io_hps_io_usb1_inst_D4,  //                 .hps_io_usb1_inst_D4
      		inout  wire        hps_io_hps_io_usb1_inst_D5,  //                 .hps_io_usb1_inst_D5
      		inout  wire        hps_io_hps_io_usb1_inst_D6,  //                 .hps_io_usb1_inst_D6
      		inout  wire        hps_io_hps_io_usb1_inst_D7,  //                 .hps_io_usb1_inst_D7
      		input  wire        hps_io_hps_io_usb1_inst_CLK, //                 .hps_io_usb1_inst_CLK
      		output wire        hps_io_hps_io_usb1_inst_STP, //                 .hps_io_usb1_inst_STP
      		input  wire        hps_io_hps_io_usb1_inst_DIR, //                 .hps_io_usb1_inst_DIR
      		input  wire        hps_io_hps_io_usb1_inst_NXT, //                 .hps_io_usb1_inst_NXT
      		input  wire        hps_io_hps_io_uart0_inst_RX, //                 .hps_io_uart0_inst_RX
      		output wire        hps_io_hps_io_uart0_inst_TX, //                 .hps_io_uart0_inst_TX
      		output wire [14:0] memory_mem_a,                //           memory.mem_a
      		output wire [2:0]  memory_mem_ba,               //                 .mem_ba
      		output wire        memory_mem_ck,               //                 .mem_ck
      		output wire        memory_mem_ck_n,             //                 .mem_ck_n
      		output wire        memory_mem_cke,              //                 .mem_cke
      		output wire        memory_mem_cs_n,             //                 .mem_cs_n
      		output wire        memory_mem_ras_n,            //                 .mem_ras_n
      		output wire        memory_mem_cas_n,            //                 .mem_cas_n
      		output wire        memory_mem_we_n,             //                 .mem_we_n
      		output wire        memory_mem_reset_n,          //                 .mem_reset_n
      		inout  wire [31:0] memory_mem_dq,               //                 .mem_dq
      		inout  wire [3:0]  memory_mem_dqs,              //                 .mem_dqs
      		inout  wire [3:0]  memory_mem_dqs_n,            //                 .mem_dqs_n
      		output wire        memory_mem_odt,              //                 .mem_odt
      		output wire [3:0]  memory_mem_dm,               //                 .mem_dm
      		input  wire        memory_oct_rzqin,            //                 .oct_rzqin
      		input  wire        reset_reset_n                //            reset.reset_n
      	);

  • SyafieqS's avatar
    SyafieqS
    Icon for Super Contributor rankSuper Contributor

    Hi Atif,

    That port is an interface of avalon-mm slave that can be used to implement read and write interfaces for master and slave components. The following are examples of components that typically include memory-mapped interfaces and in your case is avalon fifo memory.

    • Microprocessors

    • Memories

    • UARTs

    • DMAs

    • Timers
