三速以太网IP核接收路径的用户侧少了一个字节

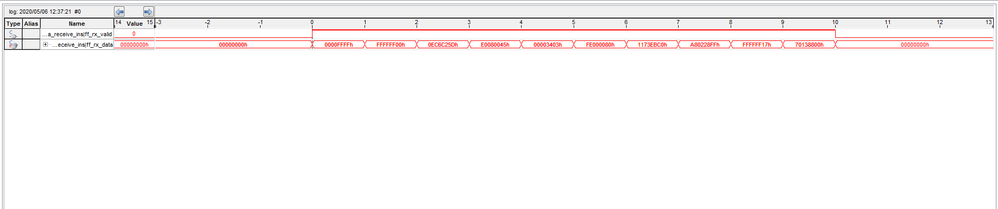

我在使用intel三速以太网IP核时，按照用户手册编写了MAC的配置模块，UDP发送模块和UDP接收模块，目前的发送模块已经测试成功，但是接收模块出现了问题，就是接收模块在对MAC的用户侧(ff_rx_data)数据解析时不成功，为了分析原因，用quartus II中的SignalTap抓取SignalTap抓取ff_rx_data信号，发现数据包的头部少了一个字节，导致了后面所有的数据错位。​使用的100M模式，MAC选项只勾选了Align packet headers

to 32-bit boundary其余的均没有使用，FIFO选项：TX和RX均使用的是1024*32bit。请教一下是我的配置有什么问题吗，怎么改就一直是这种现象

12 Replies

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    Hi,

    Can you elaborate further on your problem statement "header of the data packet was one byte less" ?

    • Is your payload data corrupted ?
    • Or payload data shifted with extra zero padding bits ?
    • It would be best if you can circle or highlight the problematic data in your signal_tap result

    As for the TSE IP MAC option with "Align packet headers to 32-bit boundaries" enabled.

    You can always disable the ""Align packet headers to 32-bit boundaries" if it affect your data result alignment.

    Thanks.

    Regards,

    dlim

    • yzhan286's avatar
      yzhan286
      Icon for New Contributor rankNew Contributor
      5 years ago

      非常感谢您的回复！

      我把我的问题详细描述一下，就是我用电脑的网络调试工具向FPGA发送一个UDP数据包，以广播的方式发送，MAC接收路径的用户侧应该接收到这样的数据 0000FFFF FFFFFFFF 000EC6C2 5DE00080 + 有效数据载荷。

      使能了Align packet headers to 32-bit boundary，所以前面添加了两字节的0，紧跟着的6个字节是目的MAC地址（广播帧：6字节的ff），在跟着的是源MAC地址也就是电脑网卡的地址和协议类型（ip协议0800）。

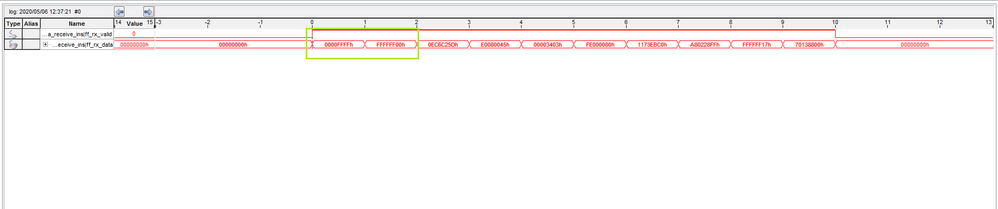

      出现问题的地方就是在目的mac地址得到这6个字节，从singaltap抓取到的数据来看是少了一个字节的ff，不知我现在是否已经描述清楚，方框中的数据是出现错误的地方，麻烦您再帮我指教一下，谢谢您！

    • yzhan286's avatar
      yzhan286
      Icon for New Contributor rankNew Contributor
      5 years ago

      非常感谢您的回复！

      我把我的问题详细描述一下，就是我用电脑的网络调试工具向FPGA发送一个UDP数据包，以广播的方式发送，MAC接收路径的用户侧应该接收到这样的数据 0000FFFF FFFFFFFF 000EC6C2 5DE00080 + 有效数据载荷。

      使能了Align packet headers to 32-bit boundary，所以前面添加了两字节的0，紧跟着的6个字节是目的MAC地址（广播帧：6字节的ff），在跟着的是源MAC地址也就是电脑网卡的地址和协议类型（ip协议0800）。

      出现问题的地方就是在目的mac地址得到这6个字节，从singaltap抓取到的数据来看是少了一个字节的ff，不知我现在是否已经描述清楚，方框中的数据是出现错误的地方，麻烦您再帮我指教一下，谢谢您！

    • yzhan286's avatar
      yzhan286
      Icon for New Contributor rankNew Contributor
      5 years ago
      非常感谢您的回复！ 我把我的问题详细描述一下，就是我用电脑的网络调试工具向FPGA发送一个UDP数据包，以广播的方式发送，MAC接收路径的用户侧应该接收到这样的数据 0000FFFF FFFFFFFF 000EC6C2 5DE00080 + 有效数据载荷。 使能了Align packet headers to 32-bit boundary，所以前面添加了两字节的0，紧跟着的6个字节是目的MAC地址（广播帧：6字节的ff），在跟着的是源MAC地址也就是电脑网卡的地址和协议类型（ip协议0800）。 出现问题的地方就是在目的mac地址得到这6个字节，从singaltap抓取到的数据来看是少了一个字节的ff，不知我现在是否已经描述清楚，方框中的数据是出现错误的地方，麻烦您再帮我指教一下，谢谢您！
  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    Hi,

    Thanks. I understand your problem statement now.

    • You are sending broadcast address FF:FF:FF FF:FF:FF
    • But Signal_Tap only captured FF:FF:FF FF:FF, looks like last 2 bytes of FF is missing

    Couple debug suggestion

    1. Align packet headers to 32-bit boundary is enabled
    2. Align packet headers to 32-bit boundary is disabled
    3. Have you enabled TSE IP statistic counter option and read on register (Dword Offset 0x18 – 0x38) to check on potential error ?
    4. Did you also monitor TSE IP "status LED signals" to check for potential error ?
    5. Do you observed TSE RX FIFO underflow or overflow issue ?
    6. Do you still see similar issue when sending unicast address instead of broadcast address ?
    7. Do you still see similar issue when sending TCP/IP instead of UDP packet ?
    8. Lastly, would you be able to perform TSE IP internal loopback testing to isolate external factor issue ?
    • ff_tx -> TSE MAC -> ff_rx

    Thanks.

    Regards,

    dlim

    • yzhan286's avatar
      yzhan286
      Icon for New Contributor rankNew Contributor
      5 years ago

      您好！

      再次感谢您的回复，我在您给的建议下做了如下的测试：

      1.使用了本地回环模式即TX->TSE MAC->RX，这个现象依然存在，FIFO端口用的32bit

      2.在FIFO宽度设置为8bit的模式下使用本地回环，依然还有这种现象。

      3.没有发单播数据报和TCP/IP报，因为我的调试软件在没有知道TSE MAC的MAC地址时不能发送单播报文。

      4.FIFO用32bit，不采用​Align packet headers to 32-bit boundary ，也有这种现象。

      我把我的工程发给您一下。

      软件版本是Quartus II13.0 SP1(64bit)​

      再次非常感谢​

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    HI,

    Sorry, I sent the message without completing below update.

    Couple debug suggestion

    1. Align packet headers to 32-bit boundary is enabled

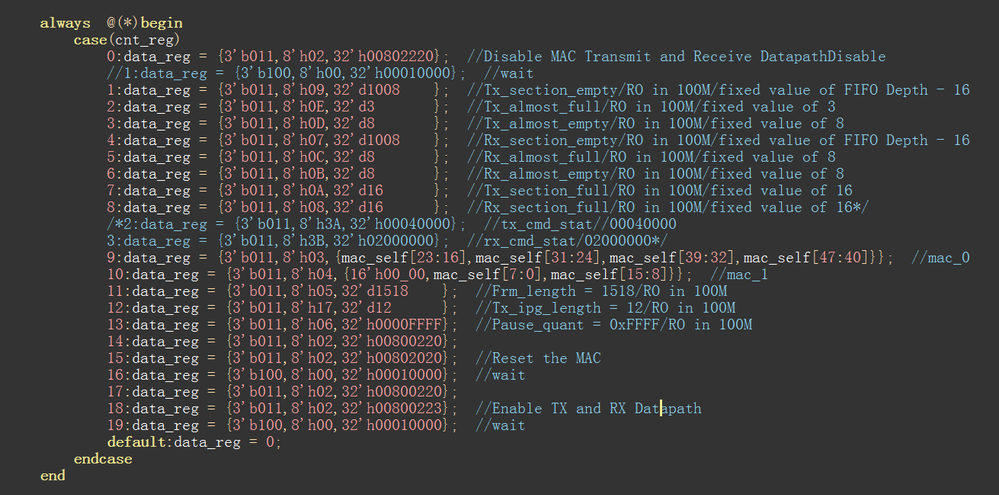

    • Did you configure register "tx_cmd_stat" and "rx_cmd_stat" correctly as your earlier screen shot shown "comment out" ?
    1. Align packet headers to 32-bit boundary is disabled
    • Just for debug purpose to see if it helps

    Thanks.

    Regards,

    dlim

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    HI,

    Sorry for the late reply. I have some questions after reviewing your design.

    I ahve

    Thanks.

    Regards,

    dlim

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    HI,

    Sorry, I meant I have sent you private message.

    Thanks.

    Regards,

    dlim

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    HI,

    I haven't hear back from you in the private message.

    Do you had an chance to review my comment in the private message ?

    Thanks.

    Regards,

    dlim

  • yzhan286's avatar
    yzhan286
    Icon for New Contributor rankNew Contributor
    5 years ago

    你好！

    我很抱歉没有及时回复您的邮件！

    由于前段时间网络的原因，导致我没有登录进支持社区，所以后面就一直没有回复。

    现在我的项目接收路径没有用TSE MAC，我自己写了模块对PHY的数据进行解析，可以实现我需要的功能了。

    等这段时间忙完了再来解决这个问题。

    再次非常感谢您！​

  • Deshi_Intel's avatar
    Deshi_Intel
    Icon for Regular Contributor rankRegular Contributor
    5 years ago

    HI,

    No problem. It's good to know you are able to proceed with your project development.

    Alright, for now I am setting this case to closure first.

    Feel free to file new forum thread if you still face issue in future.
