Como posso montar a máquina de estados desse exercício? Comecei, mas estou um pouco perdido quanto a como está ficando. Leia a descrição (read the discription).

Question

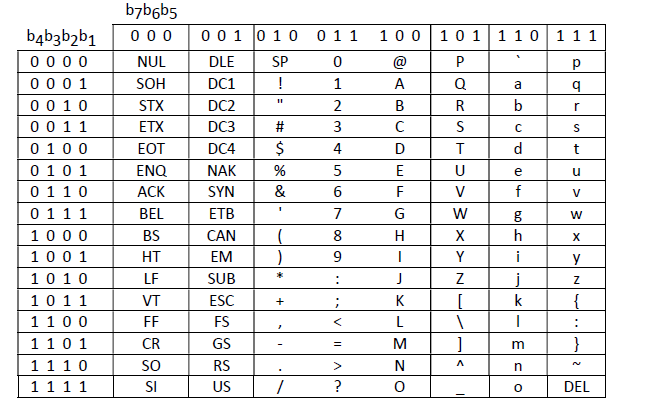

*Em anexo a tabela ASCII.A tabela seguinte apresenta o código ASCII (7 bits - b7b6b5b4b3b2b1) utilizado em diversos computadorespara a representação de caracteres alfanuméricos e de controle. Deseja-se construir um dispositivo quereceba sucessivamente caracteres codificados em ASCII através de uma linha serial (o bit maissignificativo primeiro) e que seja capaz de detectar se o caractere recebido é uma letra minúscula. Ouseja, a saída deste circuito deve ser 1 (um) após o recebimento do sétimo bit, quando o caractererecebido for uma letra minúscula. Em todos os demais casos, esta saída deve ser 0 (zero). O oitavo bité sempre o MSB de um novo caractere. Faça o diagrama de estados correspondente.

joannesiny_l_intel · Answer

Hi,Below is the way I assemble for the state machine that detect the output  1. The state machine might not  fully optimizedThanks Joanne

joannesiny_l_intel · Answer

Hello,

Any updates on the thread above? Do you able to assemble the state machine?

Thanks

Joanne
