FPGA不能使用JTAG找到问题

你好，现在我的电路板遇到以下很奇怪的问题:

简单介绍：arria 10系列芯片FPGA(10AS027F29)，FLASH使用的是MT25QU256芯片。

1、当FLASH中没有程序时，FPGA可以正常使用JTAG在软件上下载sof程序，但是固化了一个程序后(通过在线更新方式进行固化，可能固化程序文件不对)，在quartus上就找不到具体的FPGA了，报告以下错误:device chain in chain description file does not match physical device chain，这个时候flash里面的程序没有加载成功，当我将FLASH从板子上去掉时，就可以正常的在quartus上找到正确的FPGA了。(只有FLASH中有程序的时候会出现这个问题)

希望能够得到各位大神的帮助。

Configuration

2 Replies

  • EthanLi's avatar
    EthanLi
    Icon for Occasional Contributor rankOccasional Contributor
    2 years ago

    Hi,

    在quartus上就找不到具体的FPGA了

    -> 是说找不到器件吗？Auto detect 不显示器件吗？还是说加载不成功？

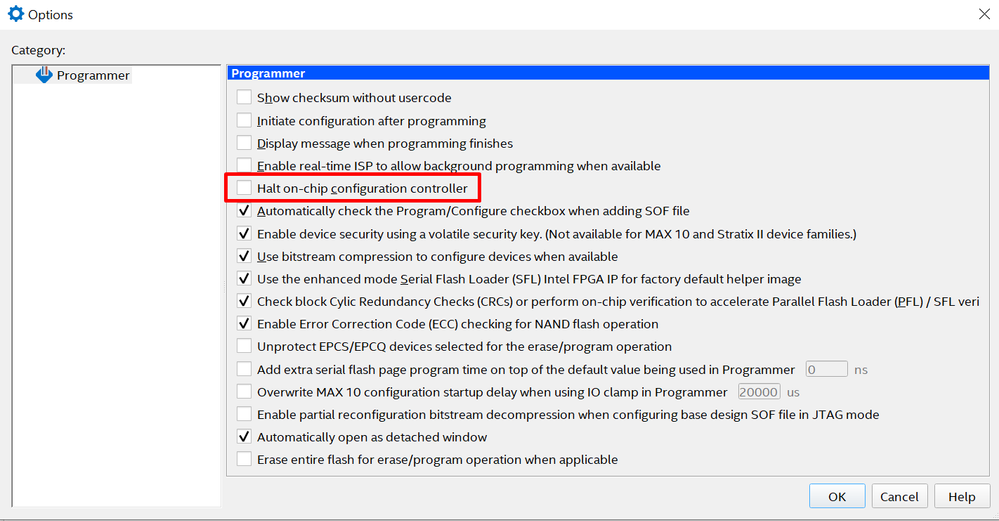

    如果是加载不成功可以试试打开programmer 里的“halt on-chip configuration controller” 选项。

    Thanks,

    Ethan

  • smile123's avatar
    smile123
    Icon for Occasional Contributor rankOccasional Contributor
    2 years ago

    不好意思，之前工作忙住了，现在才有时间回复您，我选择Auto detect会出现16个未知的器件，但是将flash芯片焊接掉或者再使用一个新的FLASH芯片(没有程序的)，此时就是正常的，您说的方法我稍后会进行尝试。
