PWM control problem
Hello guys.
I'm designing a circuit of sort,and the part of PWM is having issue,don't know why...
So I'll briefly describe my PWM specs;
a 4-bit Input named Value,
Input clock 50MHz,
a single bit output PWM_out,
Duty cycle is equal to 1/16 of input clock and
it changes when Value change.
like, Value = 0000, Duty Cycle=0%
Value = 0001,Duty Cycle=6.25%
Value = 0010,Duty Cycle=12.5%
Value = 0010,Duty Cycle=18.75%
.... etc
value changed,duty cycle increased by 6.25%
Here is my code and output doesn't seem correct;
Anyone offers any thoughts and suggests or even help me fix my cod,I would be very grateful.
module pwm_c(clk,value,PWM_out,counter);
input clk;
input [3:0] value;
output PWM_out;
reg PWM_out;
output reg [3:0]counter;
parameter rst=1;
always@(posedge clk)
begin
if(!rst)
counter <= 4'd0;
else
counter <= counter + 4'd1;
end
always@(counter or value)
begin
if(value == 4'd0)
PWM_out = 1'b0;
else if(value == 4'd1)
PWM_out = (counter >=4'd1) ? 1'b0:1'b1;
else if(value == 4'd2)
PWM_out = (counter >=4'd2) ? 1'b0:1'b1;
else if(value == 4'd3)
PWM_out = (counter >= 4'd3) ? 1'b0:1'b1;
else if(value == 4'd4)
PWM_out = (counter >= 4'd4) ? 1'b0:1'b1;
else if(value == 4'd5)
PWM_out = (counter >= 4'd5) ? 1'b0:1'b1;
else if(value == 4'd6)
PWM_out = (counter >= 4'd6) ? 1'b0:1'b1;
else if(value == 4'd7)
PWM_out = (counter >= 4'd7) ? 1'b0:1'b1;
else if(value == 4'd8)
PWM_out = (counter >= 4'd8) ? 1'b0:1'b1;
else if(value == 4'd9)
PWM_out = (counter >= 4'd9) ? 1'b0:1'b1;
else if(value == 4'd10)
PWM_out = (counter >= 4'd10) ? 1'b0:1'b1;
else if(value == 4'd11)
PWM_out = (counter >= 4'd11) ? 1'b0:1'b1;
else if(value == 4'd12)
PWM_out = (counter >= 4'd12) ? 1'b0:1'b1;
else if(value == 4'd13)
PWM_out = (counter >= 4'd13) ? 1'b0:1'b1;
else if(value == 4'd14)
PWM_out = (counter >= 4'd14) ? 1'b0:1'b1;
else if(value == 4'd15)
PWM_out = (counter >= 4'd15) ? 1'b0:1'b1;
else
PWM_out = 1'b0;
end
endmodule

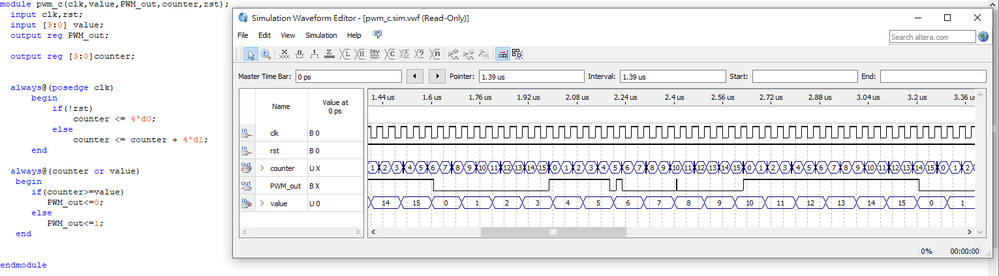

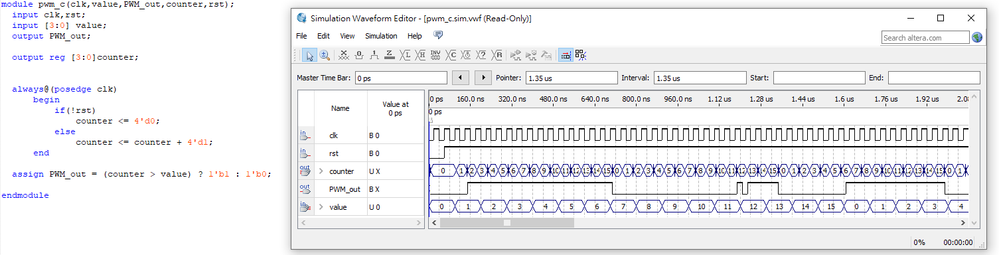

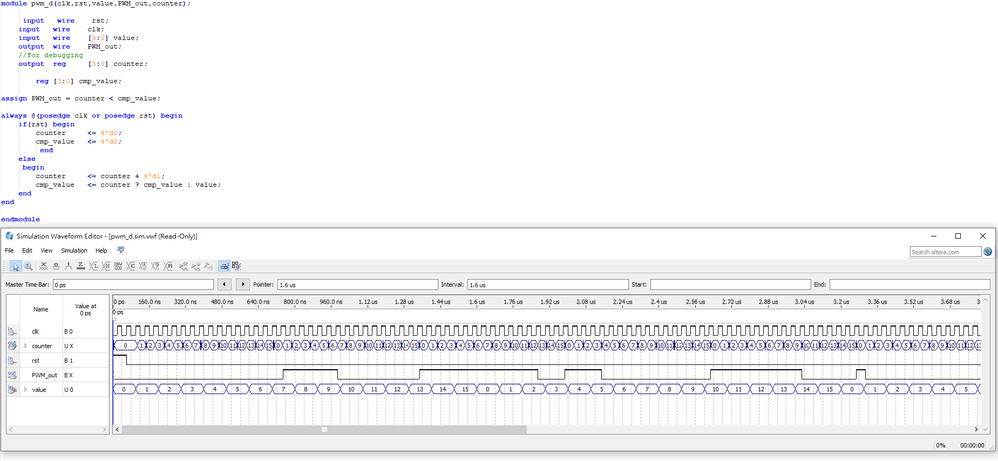

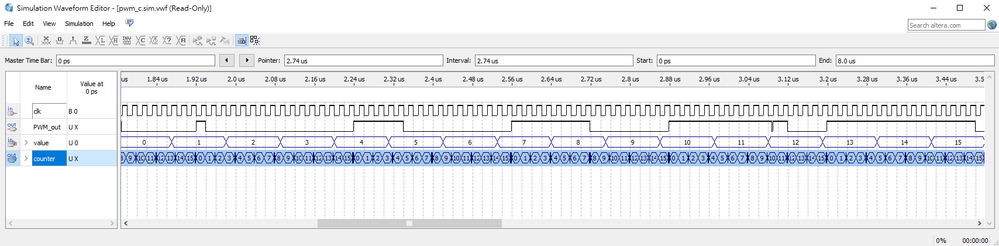

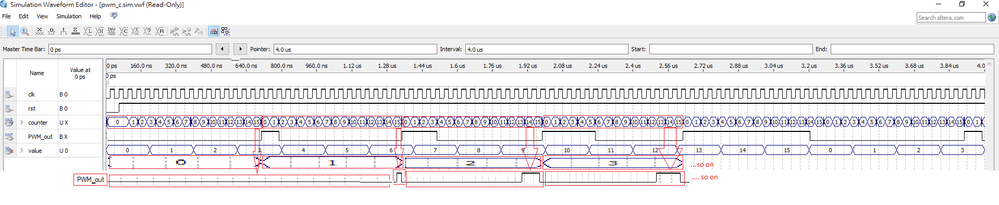

My initial wave simulation of this code;
Where is your test code? That is where control of 'value' comes from. Or did Quartus create that for you? Is that why you can't find where to change it?
I recommend that you use ModelSim - a much more widely use simulation tool. Look at this guide:
https://www.youtube.com/watch?v=qZNL1C0TwY8
The example is similar to the code you're using. Get the test bench right and I think your code will do what you want.
Cheers,
Alex
