Arria 10 GX FPGA Development Kit Error (209014): CONF_DONE pin failed to go high in device 1

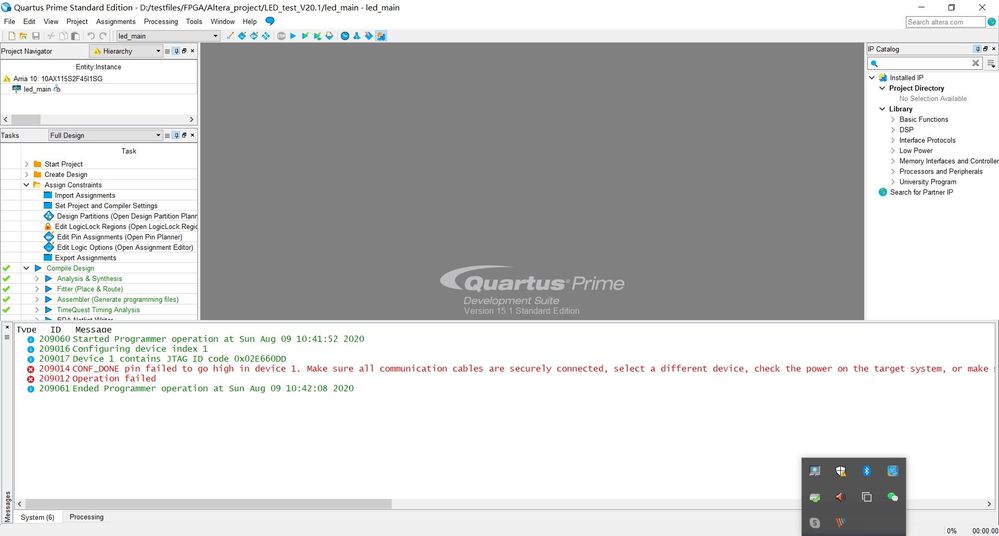

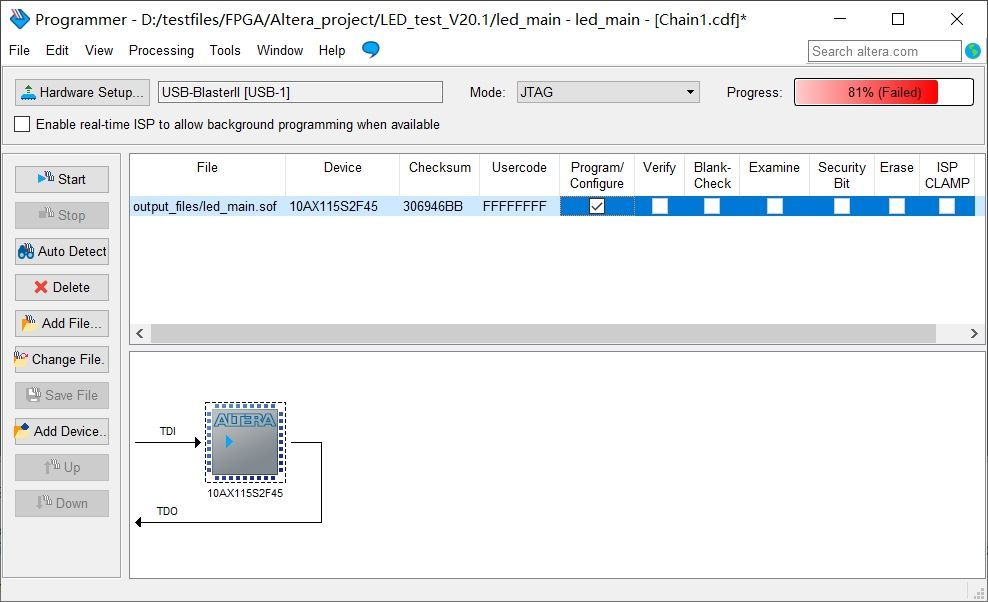

1、开发板所有开关拨至默认位置，上电加载配置失败，通过JTAG下载程序提示如下错误：

FPGA各路电压也都是正常的，是什么原因呀？

2、下图是nCONFIG上电的波形，是正常的吗？

12 Replies

  • YuanLi_S_Intel's avatar
    YuanLi_S_Intel
    Icon for Regular Contributor rankRegular Contributor
    6 years ago

    你好，

    ​

    您是使用usb blaster II 吗？可以调TCK frequency 去6MHz吗？ nCONFIG 因该要HIGH的，但是图表里，有掉去LOW一下。

    ​

    如果在不行，可以量所有的config pin吗？

    ​

    谢谢。​


    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，感谢你的解答

      我使用的是板上自带的usb blaster II，TCK frequency 怎么设置为6MHz？

    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，感谢你的解答
      我使用的是板上自带的usb blaster II，TCK frequency 怎么设置为6MHz？

    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，请问你是上传了一张照片吗？看不到照片

    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，你上传的图片看不见，可能是上传失败了

    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，看不见 可不可重新上传一下，谢谢

    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

      你好，看不见 可不可重新上传一下，谢谢

  • YuanLi_S_Intel's avatar
    YuanLi_S_Intel
    Icon for Regular Contributor rankRegular Contributor
    6 years ago

    在quartus programmer里，按Hardware Setup，然后在hardware frequency 里更换。​


    • XXX001's avatar
      XXX001
      Icon for New Contributor rankNew Contributor
      6 years ago

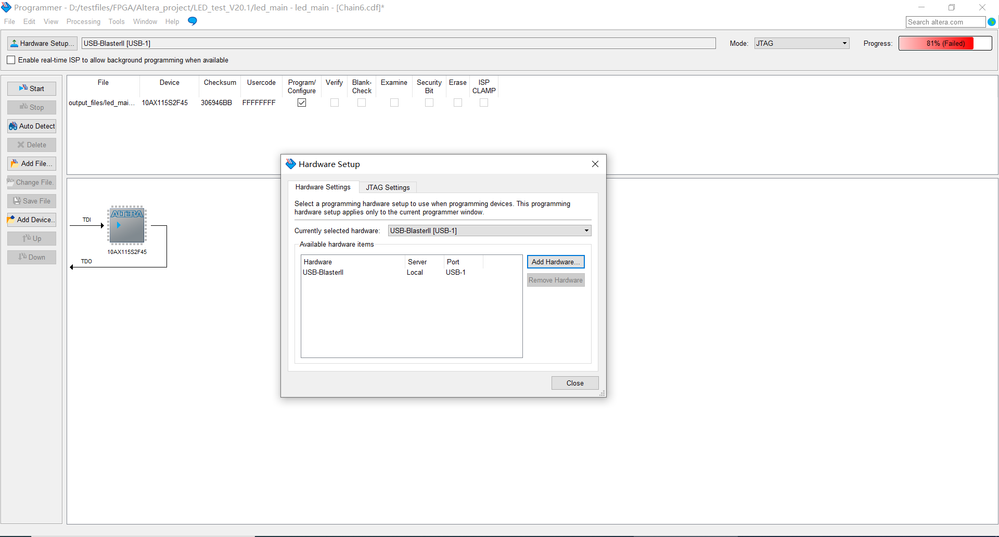

      你好，我在Hardware Setup，没有找到hardware frequency设置，是下面图片这个地方吗？（我用的是Quartus 15.1标准版）
